ملخص المقال: A شفرة شطبة كبيرةهو مكون قطع دقيق مصمم لتطبيقات الحز والتشذيب وإعادة التدوير ومعالجة المواد الصناعية. تؤثر هندستها المائلة بشكل مباشر على قوة القطع، وتلامس الحافة، وفصل المواد، والاهتزاز، وتكوين الأزيز، وعمر خدمة الشفرة. لذلك يعد اختيار القطر الصحيح والزاوية المائلة والمواد والصلابة والسمك والتوازن أمرًا ضروريًا للحفاظ على إنتاج مستقر. يشرح هذا الدليل كيف يؤثر تصميم الشفرة المخروطية الكبيرة على أداء القطع، وكيفية تحديد التكوين المناسب للمواد المختلفة، وما الذي يسبب فشل الشفرة المبكر، وكيف يمكن للصيانة المناسبة أن تقلل من وقت التوقف عن العمل وتكاليف الاستبدال. توفر Xinzhe حلول شفرات صناعية مخصصة للتطبيقات التي تكون فيها دقة الأبعاد، ومقاومة التآكل، وأداء القطع الموثوق به أمرًا بالغ الأهمية.

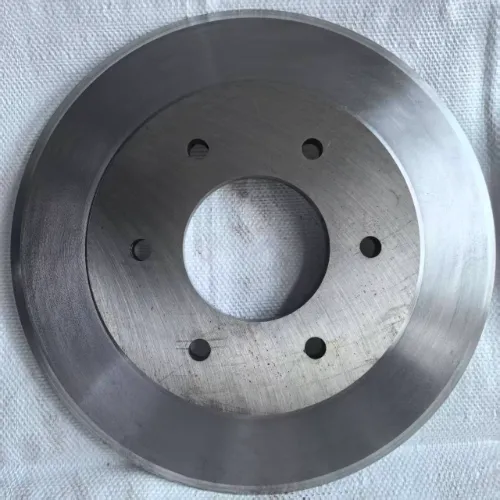

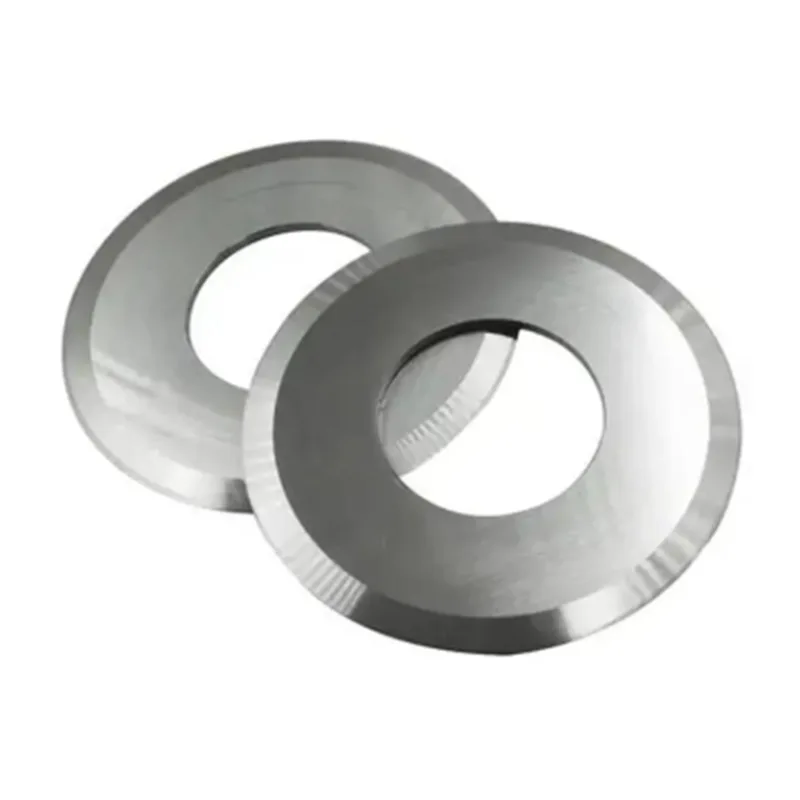

الشفرة المخروطية الكبيرة عبارة عن شفرة قطع صناعية دائرية تتميز بحافة قطع بزاوية متعمدة. على عكس السكين الدائري البسيط ذو الحافة المسطحة، فإن المشطوف يخلق انتقالًا متحكمًا بين جسم الشفرة وحافة القطع. يمكن لهذه الهندسة أن تقلل من كمية المواد التي تلامس الشفرة في نفس الوقت ويمكن أن تساعد حافة القطع على الدخول إلى قطعة العمل تدريجيًا.
في الإنتاج الصناعي، يكون هذا التصميم مفيدًا بشكل خاص عندما يجب تقطيع المواد أو تشذيبها أو فصلها أو تمزيقها أو معالجتها بشكل مستمر. قد تعمل الشفرة بسرعات دوران عالية نسبيًا، مما يجعل دقة الأبعاد والتوازن لا تقل أهمية عن الحدة.
يمكن أن تساعد الشفرة المخروطية الكبيرة المصنعة بشكل صحيح الشركات المصنعة على معالجة العديد من مشكلات الإنتاج الشائعة:
تعتمد النتيجة الفعلية على نظام الشفرة الكامل بدلاً من الشفرة وحدها. يجب أن تعمل هندسة الشفرة والمواد والصلابة وإعداد الماكينة وخلوص القطع وسرعة الدوران ومعدل التغذية وخصائص قطعة العمل معًا.
تعد الزاوية المائلة إحدى أهم خصائص الشفرة الدائرية الصناعية. إنه يحدد كيفية اقتراب حافة القطع من المادة ويؤثر على توزيع قوى القطع.
يمكن للشطبة المناسبة أن تجعل عملية القطع أكثر تقدمًا. بدلاً من عرض قسم عريض من حافة الشفرة على المادة مرة واحدة، يمكن للحافة الزاوية إنشاء مسار قطع أكثر تحكمًا. وهذا مهم بشكل خاص في التطبيقات التي تنطوي على الحز المستمر.
عندما يتم تصميم حافة القطع بشكل مناسب، يمكن للشفرة أن تدخل المادة بمقاومة أقل غير ضرورية. قد تؤدي مقاومة القطع المنخفضة إلى تقليل الحمل الواقع على نظام القيادة وتساعد في الحفاظ على تشغيل الماكينة بشكل أكثر اتساقًا.
تؤثر هندسة الشفرة أيضًا على المظهر واتساق الأبعاد للحافة النهائية. في المواد المرنة، قد تؤدي الشطبة غير المناسبة إلى سحب المادة أو تمديدها أو تشويهها بدلاً من فصلها بشكل نظيف. في عملية تقطيع المعادن، يمكن أن تساهم الهندسة غير الصحيحة في حدوث نتوءات وتشوه الحواف.
غالبًا ما تعمل الشفرات الدائرية الكبيرة بسرعات دوران كبيرة. حتى الأخطاء الصغيرة في الأبعاد أو في التوازن يمكن أن تصبح أكثر وضوحًا مع زيادة سرعة الدوران. يمكن للشفرة المصنعة بشكل صحيح ذات الهندسة والتوازن المتحكم فيهما أن تساهم في التشغيل الأكثر سلاسة.
لهذا السبب، لا ينبغي أبدًا أن يعتمد اختيار الشفرة المخروطية الكبيرة على القطر الخارجي فقط. يجب أن تتطابق هندسة القطع الكاملة مع الماكينة والمواد.
تفرض خطوط الإنتاج المختلفة متطلبات مختلفة جدًا على أدوات القطع الخاصة بها. قد لا تكون الشفرة التي تعمل بشكل جيد عند معالجة المطاط مناسبة للشرائح المعدنية الرفيعة أو الأفلام أو شرائح الورق والبلاستيك أو غيرها من المواد المرنة.
| عامل الاختيار | لماذا يهم؟ | الاعتبار النموذجي |
|---|---|---|
| قطر الشفرة | تحديد التوافق مع الآلة ونظام القطع | مواصفات المعدات وعمق القطع المطلوب |
| سمك الشفرة | يؤثر على الصلابة والشق ومقاومة القطع | سمك المادة وعرض القطع المطلوب |
| زاوية شطبة | يتحكم في مشاركة الحافة وسلوك القطع | صلابة المواد ومتطلبات التطبيق |
| مادة | يحدد مقاومة التآكل والمتانة | المطاط أو المعدن أو الفيلم أو الورق أو المركب أو غيرها من المواد |
| صلابة | يؤثر على الاحتفاظ بالحافة ومقاومة التشوه | متوازن ضد التأثير ومخاطر التقطيع |
| توازن | مهم للدوران السلس عالي السرعة | متطلبات التوازن الثابتة أو الديناميكية |
| الانتهاء من السطح | يمكن أن تؤثر على الاحتكاك والتعامل مع المواد | متطلبات التشطيب الخاصة بالتطبيق |
على سبيل المثال، زيادة الصلابة لا تعد تلقائيًا الحل الأفضل لكل تطبيق. قد تحافظ حافة القطع شديدة الصلابة على الحدة بشكل فعال، ولكن إذا كانت بيئة التشغيل تحتوي على تأثيرات شديدة، فإن الصلابة المفرطة بدون صلابة كافية قد تزيد من خطر التقطيع.
ولذلك يجب أن يكون الهدف هو مواصفات متوازنة للشفرة بدلاً من تعظيم معلمة واحدة.
تؤثر مادة الشفرة بشكل مباشر على سلوك التآكل، والاحتفاظ بالحواف، والمتانة، وقابلية التشغيل الآلي، ومقاومة بيئة التشغيل. تعتمد المادة الصحيحة على ما يجب أن تقطعه الشفرة وكيفية عمل الآلة.
بالنسبة للتطبيقات الصناعية، تشمل الاعتبارات الشائعة ما يلي:
المعالجة الحرارية لا تقل أهمية. الهدف ليس مجرد إنتاج شفرة صلبة، ولكن إنشاء مزيج يمكن التحكم فيه من الصلابة والمتانة في جميع أنحاء مكون القطع.
بالنسبة للشفرات الصناعية المطلوبة، تستخدم Xinzhe الآلات الدقيقة، والطحن، وعمليات المعالجة الحرارية، وإجراءات الفحص للحفاظ على أداء الشفرة المتسق. اعتمادًا على التطبيق، يمكن تصنيع منتجات الشفرات المخروطية الكبيرة بمواصفات صلابة تتراوح بين HRC 60–63، بينما يجب دائمًا اختيار المواصفات النهائية وفقًا لظروف العمل الفعلية.
تُستخدم الشفرات المخروطية الكبيرة في الصناعات التي يجب أن توفر فيها أدوات القطع الدائرية أداءً متكررًا للفصل أو القطع.
يمكن للإطارات الخردة والمنتجات المطاطية أن تضع متطلبات ميكانيكية شديدة على أدوات القطع. يمكن أن يؤدي التعزيز المدمج، وسمك المادة غير المتناسق، والمركبات المطاطية الكاشطة إلى تسريع تآكل الحواف.
يمكن للشفرة المخروطية الكبيرة المختارة بشكل صحيح أن توفر مزيجًا من ثبات القطع، ومقاومة التآكل، وتحمل الصدمات المطلوبة لتفكيك الإطارات، وقطع الشريط، وأنظمة معالجة المطاط.
يتطلب قطع المعدن تحكمًا دقيقًا في هندسة الشفرة ومساحة القطع. يمكن للألومنيوم والفولاذ المقاوم للصدأ والشرائط المعدنية الأخرى إنتاج أحمال قطع وظروف حافة مختلفة.
ينبغي تقييم سمك الشفرة، والهندسة المائلة، والصلابة، والنفاذ، والمحاذاة معًا. حتى الشفرة عالية الجودة يمكن أن تنتج نتائج سيئة عند تركيبها بخلوص أو محاذاة غير صحيحة.
قد يكون من الصعب بشكل مخادع قطع المواد المرنة. قد تؤدي قوة القطع المفرطة إلى تمدد المادة أو تشويهها بدلاً من إنتاج فصل نظيف.
يمكن أن تكون الهندسة المائلة الرفيعة والحافة الأرضية الحادة والدقيقة مفيدة بشكل خاص عندما يكون الهدف عبارة عن شق نظيف مع الحد الأدنى من التشوه المادي.
تُستخدم مكونات القطع الدائرية أيضًا في معدات تجهيز الأغذية. في هذه التطبيقات، يصبح اختيار المواد، وحالة السطح، وقابلية التنظيف، ومتطلبات النظافة الخاصة بالتطبيقات اعتبارات مهمة بالإضافة إلى أداء القطع.
العديد من حالات فشل الشفرة لا تنتج عن مادة الشفرة وحدها. يمكن أن يؤدي الإعداد غير الصحيح للماكينة، أو ضغط التغذية المفرط، أو المحاذاة السيئة، أو التخزين غير المناسب، أو معلمات القطع غير المناسبة إلى تقليل عمر الخدمة بشكل كبير.
الأسباب المحتملة:
الرد العملي:قم بمراجعة خصائص قطعة العمل وسرعة القطع ومواد الشفرة والصلابة كنظام كامل بدلاً من استبدال الشفرة بنفس المواصفات.
يمكن أن يحدث التقطيع عندما تواجه الحافة تأثيرات غير متوقعة، أو شوائب صلبة، أو اهتزازات مفرطة، أو مواصفات الشفرة التي تعطي الأولوية للصلابة دون صلابة كافية.
تحقق من محاذاة الماكينة، وتركيب الشفرة، واتساق قطعة العمل، وظروف التشغيل قبل اختيار شفرة أكثر صلابة.
يمكن أن ينشأ الاهتزاز من عدم توازن الشفرة، أو نفاذ العمود، أو التركيب غير الصحيح، أو تآكل مكونات الماكينة، أو سرعة الدوران غير المناسبة. ونظرًا لأن الشفرات الدائرية الكبيرة يمكن أن تؤدي إلى تضخيم الأخطاء الميكانيكية الصغيرة عند السرعات العالية، فإن الموازنة وفحص الجريان أمر مهم.
قد تنتج الحافة الخشنة عن شفرة باهتة، أو هندسة مائلة غير صحيحة، أو صلابة غير كافية للشفرة، أو معدل تغذية مفرط، أو خلوص قطع غير مناسب.
يجب أن يعتمد الحل الصحيح على المادة والآلة المحددة بدلاً من افتراض أن الشفرة الحادة وحدها ستحل المشكلة.
إذا تكرر فشل الشفرة في وقت أبكر من المتوقع، فقم بتسجيل ظروف التشغيل الفعلية:
توفر هذه المعلومات للشركة المصنعة أساسًا أفضل بكثير لتحسين مواصفات الشفرة التالية.
تركز Xinzhe على مكونات القطع الصناعية حيث يحتاج العملاء إلى أكثر من بُعد كتالوج قياسي. وتغطي قدرتها التصنيعية شفرات دائرية في نطاق واسع من الأقطار، مع استخدام الآلات الدقيقة والطحن للتحكم في الأبعاد الحرجة وهندسة القطع.
وفقًا لمعلومات المنتج المقدمة من Xinzhe، تغطي قدرتها التصنيعية أقطار الشفرة الدائرية من حوالي φ30 مم إلى φ420 مم، مع إمكانيات تحمل الأبعاد تصل إلى حوالي ±0.01 مم للميزات والعمليات المناسبة. يعتمد التسامح الدقيق الذي يمكن تحقيقه على تكوين الشفرة ومتطلبات الفحص.
يمكن لعملية التخصيص في Xinzhe معالجة عدة معلمات:
يمكن أن تشمل عملية التصنيع الخراطة باستخدام الحاسب الآلي، والتصنيع الدقيق، والطحن، والمعالجة الحرارية، والمعالجة المبردة، وفحص الموازنة. تقوم Xinzhe أيضًا بإجراء فحوصات الأبعاد والصلابة والنفاذ والموازنة والجودة النهائية للمساعدة في الحفاظ على الاتساق بين دفعات الإنتاج.
يعد هذا الأسلوب مفيدًا بشكل خاص لمشتري OEM والموزعين الصناعيين الذين يحتاجون إلى مواصفات شفرة قابلة للتكرار بدلاً من قطع الغيار لمرة واحدة.
قبل طلب شفرة مشطوفة كبيرة، قم بإعداد المعلومات التالية. يمكن أن يؤدي توفير البيانات الفنية الكاملة إلى تقليل أخطاء المواصفات وتسريع عملية التخصيص.
يمكن أيضًا أن تساعد صور الشفرة الحالية وموضع تركيب الماكينة وحواف القطع النهائية المهندسين على فهم التطبيق بشكل أكثر دقة.
الميزة الأساسية هي المشاركة المتطورة التي يتم التحكم فيها. يمكن أن تساعد الهندسة المخروطية المناسبة في تقليل مقاومة القطع غير الضرورية، وتحسين ثبات القطع، ودعم فصل المواد الأنظف في التطبيقات الصناعية كثيرة المتطلبات.
نعم. اعتمادًا على الشركة المصنعة والتطبيق، يمكن تخصيص متطلبات الأبعاد والزاوية المائلة والمواد والصلابة وتكوين التركيب ومعالجة السطح والموازنة.
يمكن أن تشمل التطبيقات المطاط، وإطارات النفايات، والأشرطة المعدنية، ورقائق الألومنيوم، والفولاذ المقاوم للصدأ، والأفلام، ومواد التعبئة والتغليف، والمواد المركبة من الورق والبلاستيك، والجلود، والمواد الصناعية الأخرى. يجب أن تكون مواصفات الشفرة مطابقة لقطعة العمل المحددة.
لا، فالصلابة العالية يمكن أن تحسن مقاومة التآكل، ولكن الصلابة المفرطة قد تزيد من الحساسية للصدمات أو التشققات في بعض بيئات التشغيل. يعد التوازن الصحيح بين الصلابة والمتانة أكثر أهمية من تعظيم الصلابة وحدها.
تشمل الأسباب المحتملة عدم توازن الشفرة، أو اختلاف الأبعاد، أو نفاد العمود، أو التثبيت غير الصحيح، أو مكونات الماكينة البالية، أو معلمات التشغيل غير المناسبة. يجب التحقق من التوازن الثابت أو الديناميكي ومحاذاة الماكينة قبل تغيير مواصفات الشفرة.
ابدأ بالتحقق من حدة الشفرة، والهندسة المائلة، وخلوص الشفرة، والمحاذاة، وحالة المواد، وصلابة الماكينة. عادة ما يكون تكوين الأزيز مشكلة على مستوى النظام وليس نتيجة لمعلمة شفرة واحدة.
لا توجد فترة استبدال عالمية. يعتمد عمر الخدمة على كشط المواد، وسرعة القطع، وحجم الإنتاج، ومواد الشفرة، والصلابة، وإعداد الماكينة، والصيانة. يعد تتبع ساعات التشغيل الفعلية وجودة القطع أساسًا أفضل لتخطيط الاستبدال.
قم بتوفير أبعاد الشفرة، وتفاصيل التركيب، والمواد التي يتم قطعها، وسمك المادة، وطراز الماكينة، وسرعة التشغيل، ومتطلبات الشطب، ومواد الشفرة الحالية، وأي مشاكل قطع موجودة. وهذا يسمح للشركة المصنعة بالتوصية بتكوين أكثر ملاءمة.
إن الشفرة المخروطية الكبيرة ليست مجرد سكين دائري كبير ذو حافة مائلة. يتم تحديد أدائها من خلال التفاعل بين هندسة الشفرة، واختيار المواد، والصلابة، والطحن الدقيق، والتوازن، ومحاذاة الماكينة، وخلوص القطع، وظروف التشغيل.
بالنسبة للمستخدمين الصناعيين، يجب أن توفر الشفرة الصحيحة مزيجًا عمليًا من دقة القطع، ومقاومة التآكل، والثبات، والمتانة، وعمر الخدمة. يمكن أن يؤدي اختيار المواصفات حسب القطر أو الصلابة فقط إلى تآكل غير ضروري، وضعف جودة القطع، والاهتزاز، والتقطيع، وتوقف الإنتاج.
شينزهيتوفر حلول الشفرة المخروطية الكبيرة المخصصة لإعادة تدوير الإطارات، ومعالجة المطاط، وتقطيع المعادن، ومعالجة المواد المرنة، والآلات الغذائية، وتطبيقات القطع الصناعية الأخرى. ومن خلال تقييم ظروف العمل الفعلية ومتطلبات التصنيع، يمكن للعملاء الحصول على تكوينات الشفرة الأكثر توافقًا مع معداتهم وأهداف الإنتاج الخاصة بهم.
